新一代移動通信技術，是在 4G 的基礎上進化而來的一項全新技術。它具有更高的資料傳輸速度，更低的延遲和更廣的覆蓋範圍，可以實現更加安全、可靠、高效的通信體驗。相較於4G，新一代通訊網絡不僅能夠為人們帶來更好的通信體驗，也將推動物聯網、智慧家居、智慧城市等領域的發展，成為未來數位化社會的基礎設施之一。

隨著全球進入新一代網絡時代，針對新一代移動通信技術 MIMO 基站射頻前端子系統，英飛凌推出一片式高集成度 PA 控制解決方案 —— BGMC1210 PA 柵壓管理晶片

1. BGMC1210 功能框圖

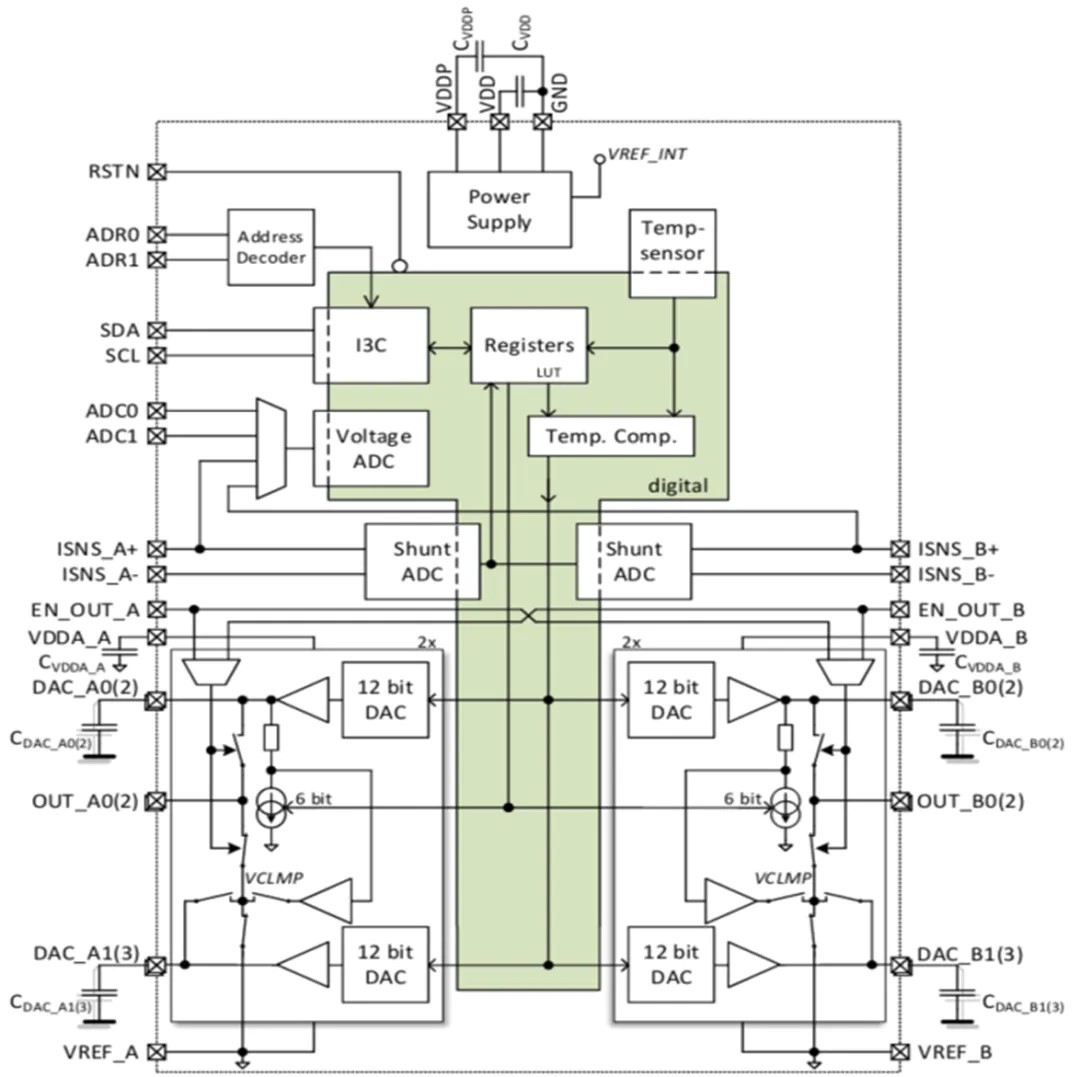

BGMC1210 框圖

BGMC1210 是英飛凌推出的一款高集成度的功放柵壓管理晶片，主要應用於 RF PA 的柵壓管理。晶片內部集成 8 路高精度 DAC，可通過程式設計提供精確的正電壓或負電壓，適用於 LDMOS 和 GaN 類 PA；集成開關，實現 PA TDD 模式控制，並提供 PA 多種關斷電壓模式選擇；集成電壓電流檢測功能，可支持最高 60V 供電的電壓和電流檢測；集成溫度感測器，溫度補償表；支持 I2C 和 I3C 通信模式。

2. BGMC1210 功能特點

1.1 支持 LDMOS 和 GaN PA

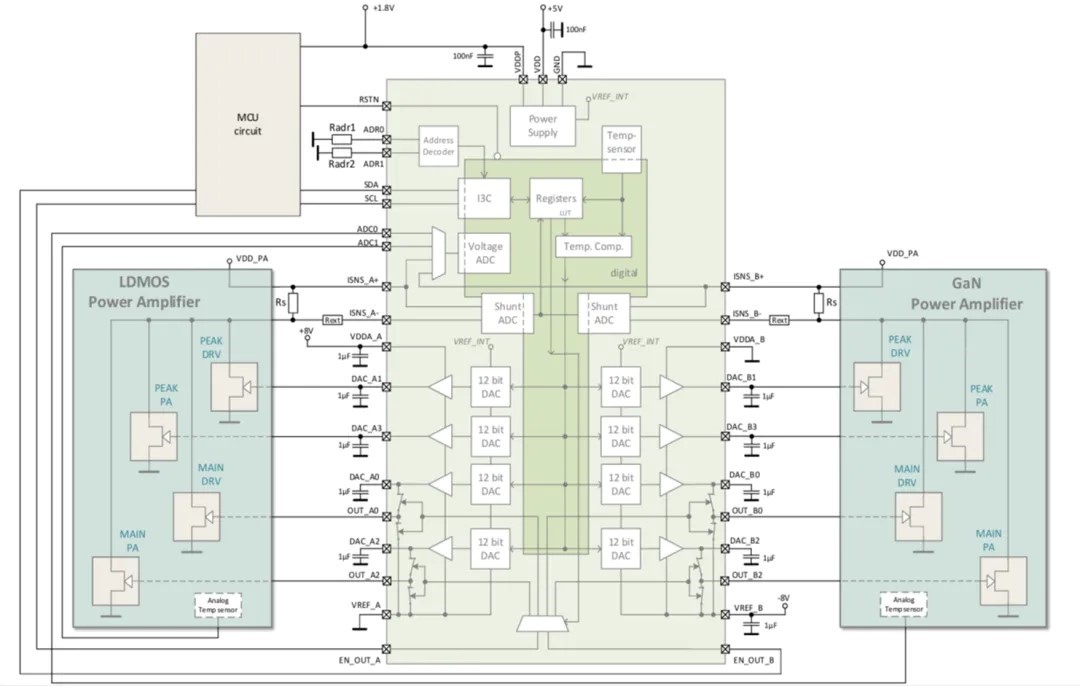

BGMC1210 典型應用電路

BGMC1210 提供 2 組共 8 路 12bit DAC 輸出，能滿足兩路 Doherty PA driver 級和 final 級的柵壓需求。可提供正電壓和負電壓，支持 LDMOS 和 GaN PA 應⽤。

1.2 TDD 控制和關斷電壓

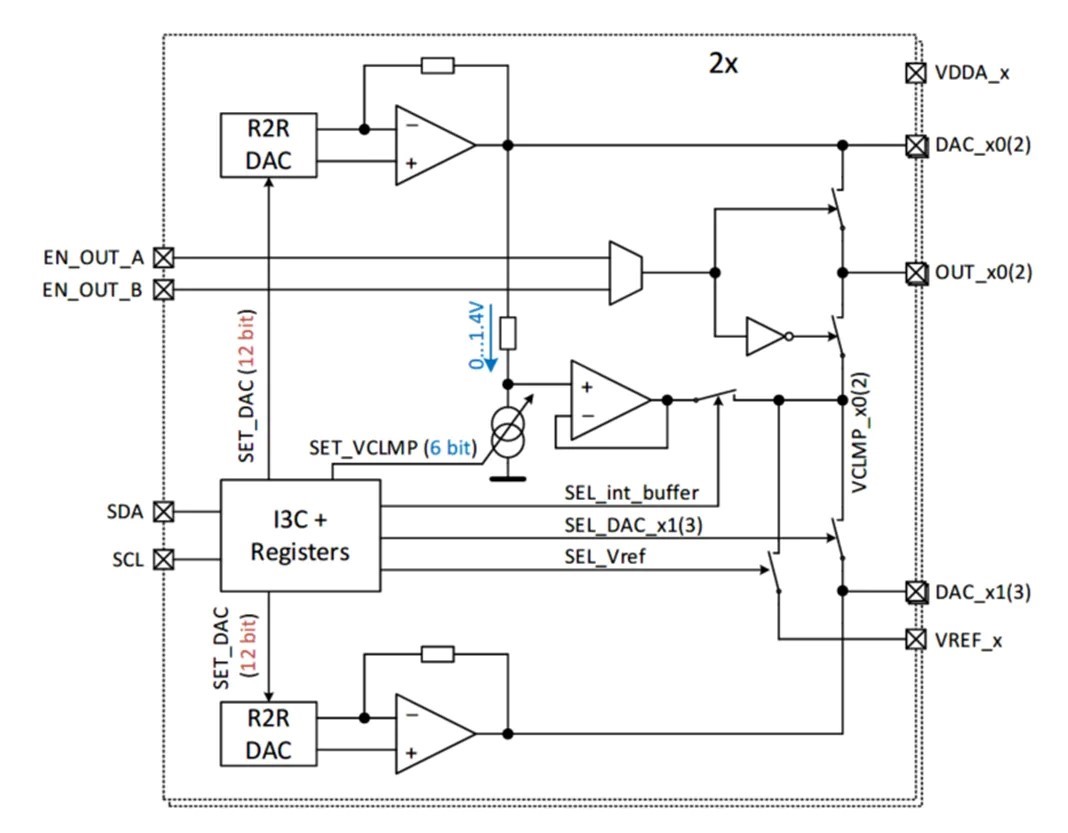

TDD 開關控制和關斷電壓

BGMC1210 集成 TDD 控制開關，實現 PA 柵壓的 TDD 切換。可提供三種關斷電壓選擇，如內部 buffer 電壓，奇數路 DAC 電壓和 Vref 電壓。

1.3 集成 PA 電壓電流檢測功能

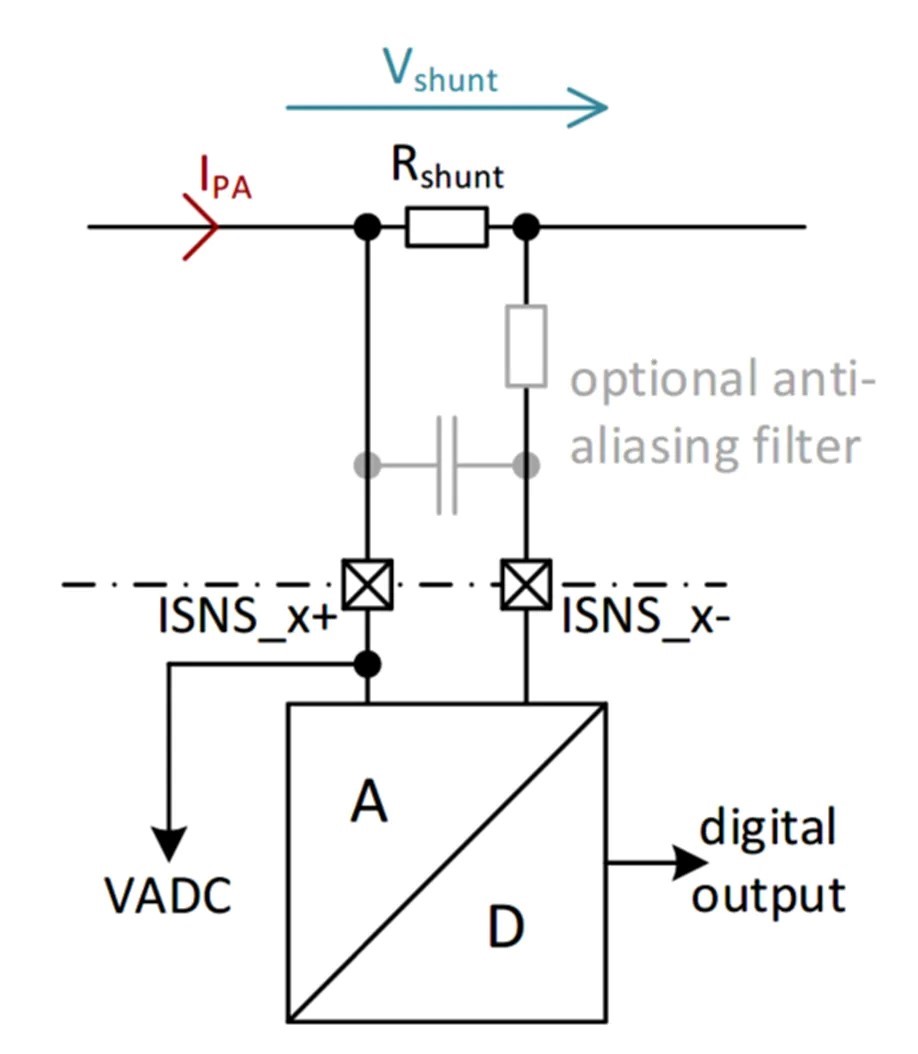

BGMC1210 電壓電流檢測框圖

BGMC1210 可同時檢測 PA 供電電壓和電流，內部集成 12bit ADC 用於檢測 PA 電流，11bit ADC 用於檢測 PA 電壓，最高可支持 60V。12bit ADC 提供不同量程選擇，用戶可根據具體不同 Rshunt 電阻值，靈活選擇量程。

1.4 集成溫度感測器和溫度補償表

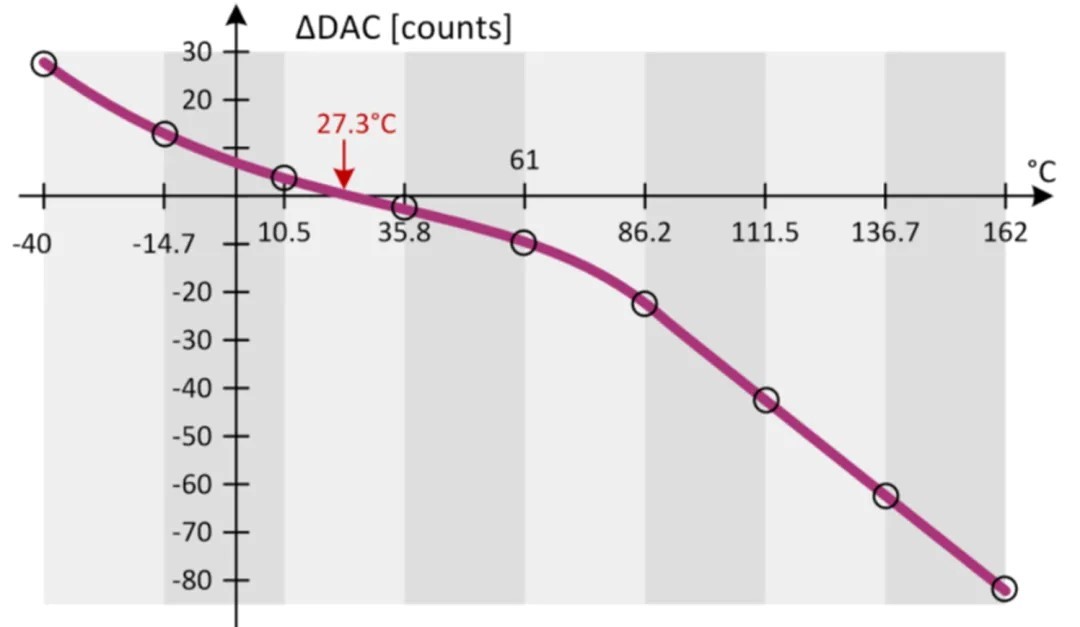

BGMC1210 DAC 溫度補償示例

BGMC1210 內部集成溫度感測器，可提供 -40℃~+160℃ 的溫度檢測。

BGMC1210 同時集成溫度補償表，用戶可根據需要，對 DAC 電壓進行補償，以滿足 PA 柵壓的溫補需求。

1.5 支持 I2C 和 I3C 通信模式

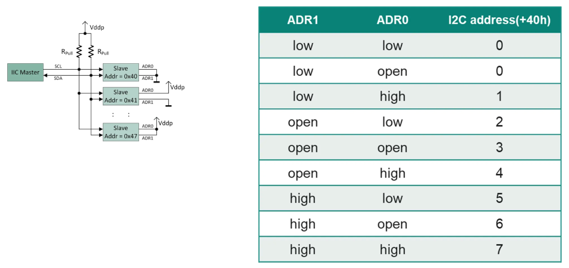

I2C 位址選擇

BGMC1210 支持 I2C 通信模式，一組 I2C 匯流排可掛載最多 8 片 BGMC1210。

I3C DDR 模式時序圖

BGMC1210 支持 I3C 通信模式，SDR 模式最高支持 12.5Mbit/s，DDR 模式最高支持 25Mbit/s。

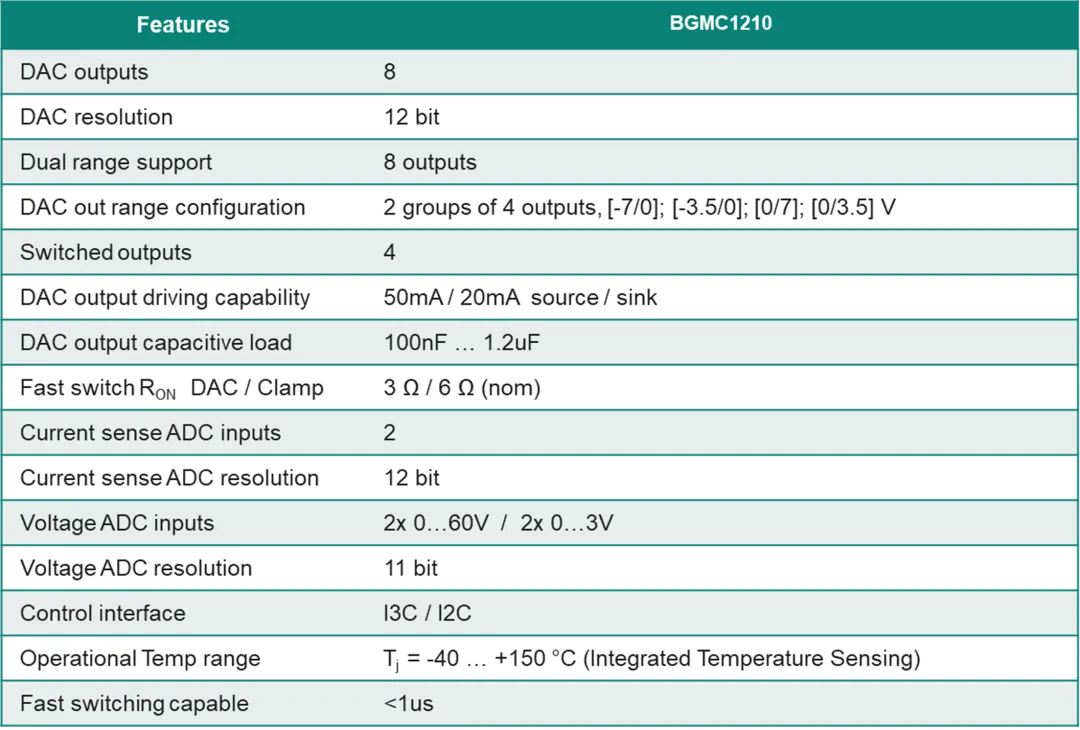

3. BGMC1210 主要參數

點擊此處，下載產品詳細資料

4. 結語

英飛凌提供全面的半導體解決方案，實現高效的能源管理、智慧出行以及安全、無線通信，連接現實與數位世界。英飛 凌擁有全球領先的半導體製造工藝和設計能力，將會在新一代移動通信技術基站射頻領域持續發力，並計畫推出更多，更好的產品，助力新一代移動通信技術基站建設。
