來源：英飛凌汽車電子生態圈
1. 斷開開關當今面臨的挑戰
現代車輛電氣系統的結構變得越來越複雜。這是由於負載數量的增加，從鉛酸電池轉變為鋰離子或其他類型電池，以及對失效可操作等功能安全措施的需求。這些因素使得電池和負載隔離開關的使用也在增加，MOSFET 成為了首選的大負載開關。為了實現穩態操作的主開關所需的通態電阻，通常會並聯多個 MOSFET。在許多情況下，主開關是雙向的，可以阻止電池的充放電方向的電流。圖一給出了電池斷開開關的簡化電路示意圖。這種需要在兩個方向上阻止電流是由於在故障事件（如過電壓或由於短路造成的過電流）發生時所採取的保護措施。這對於離板連接尤其重要，比如連接其他控制單元與斷開開關的線束。這些線束有很大的電感，必須在過電流關斷後加以考慮。線束的電感儲存相當大的能量，這些能量必須通過斷開開關 MOSFET 或其他保護電路（如續流二極體）來耗散。
圖 1 帶續流二極體和預充電路的典型雙向電池斷開開關
1.1 電容充電和衝擊電流限制
在斷開開關應用中，經常需要給靠近負載側的大電容充電。然而，常規的 MOSFET 是不適合限制流進大電容的衝擊電流的，這是因為安全工作區和轉移特性的限制，比如跨導。
因為漏極電流對門極電壓的依賴性，即跨導，非常陡峭，控制 MOSFET 的衝擊電流會變得非常有挑戰性。此外，溫度係數通常也會對 SOA 產生影響。因此，限制電流通常變成不可能的任務。MOSFET 有 2 個工作區域，表現在轉移特性上的熱穩定和熱不穩定區域，如圖 2 所示。高正溫度係數導致的熱不均勻分布或者熱失控，工作在熱不穩定區域會導致嚴重的性能衰退。另一方面，即使工作在熱穩定區域，晶片的熱分布也是均勻的，大電流也會引起高的自發熱。由於優化 RDS(on) 的 MOSFET 具有高 ZTC 的特點，幾乎不可能令其可靠的工作在線性模式，這使得其不適合許多應用場合。
圖 2 標準 OptiMOSTM 5 溝槽 MOSFET 安全工作區和轉移特性
因此，典型的充電概念是通過使用昂貴的大功率電阻和一個小功率 MOSFET 組成獨立的預充路徑來限制電流,如圖 1 所示。另一種方案是，帶軟啟功能的 DCDC 變換器也可以用來給直流側電容充電，花費可能更多。
圖 3 是功率電阻預充電路的示例充電波形。在這個例子中，1ohm 的電阻用來給 33mF 的電容充電。曲線的形狀是漸進的接近目標電容電壓 48V。充電過程在整個期間逐漸緩慢，這就是大家熟知的 RC 時間常數的行為。電阻上的損耗隨電流劇烈地衰減。因此，電阻功率和自發熱的單獨控制不大可能最大化實現電容的充電速度。
圖 3 帶預充電路的 0 至 48V 電容充電（1ohm, 33mF）
1.2 短路魯棒性（雪崩擊穿和主動電壓鉗位）
斷開開關的一個顯著挑戰是保證短路時電路的魯棒性。當檢測到短路或者過流故障，MOSFET 就會被關斷以保護系統和 MOSFET，避免失效。然而，存儲在線纜電感中的能量依舊需要被消耗。如果沒有額外的對抗措施，這些能量就會通過斷開開關 MOSFET 的雪崩擊穿來消耗。700A 短路關斷電流下的雪崩擊穿仿真簡化電路和仿真波形如圖 4、圖 5 所示。為了避免栓鎖效應引起的損壞和過熱，需要使用雪崩電流和雪崩能量額定值大的 MOSFET。如果超過 MOSFET 的電流或者能量額定值，額外的保護措施是必要的。
因為壽命周期內熱載流子注入效應的影響，雪崩擊穿一個需要面臨的共同挑戰是限制其暴露的時間。雪崩時，器件內部產生的強電場加速自由載流子會影響離子區。然而一些熱載流子可能會注入到門極氧化物，從而導致參數漂移，限制器件壽命，進而限制雪崩擊穿暴露的時間和雪崩擊穿發生的次數。
圖 4 考慮寄生參數的簡化 48V 斷開開關短路方案
圖 5 短路關斷後雪崩擊穿仿真示例
有源鉗位的使用使得這些能量可以用不同的方式被消耗。這需要器件工作在線性區而不是雪崩擊穿，通過限制漏源極電壓低於擊穿電壓，但高於電池電壓來實現。在鉗位期間，需要維持小的門極電壓水平以保持溝道打開的狀態，從而導通電流並限制漏源電壓。
圖 6 給出了有源鉗位的仿真示意。可是讓 MOSFET 工作在熱不穩定區域會導致嚴重的問題。而且，讓具有陡峭轉移特性的器件並聯工作在線性模式幾乎是不可能的。因為製程導致的門極門檻電壓的偏差，可能會讓並聯工作的 MOSFET 中的一顆承擔幾乎所有的電流。
圖 6 短路關斷後有源鉗位仿真示例
2. 雙門極 MOSFET 介紹
AUTN08S5N012L 雙門極 MOSFET 就是以優化電容充電和短路的概念來設計的。這個創新的方式通過取消單獨的預充電路實現降本。而且，該設計加強了系統的短路魯棒性，為可靠且高效的性能應用需求提供了理想的選擇。表2、圖7分別給出了產品特性概覽，封裝和等效電氣符號。
表二
圖 7 雙門極 MOSFET TOLL 封裝及其等效電路符號
2.1 2 個 MOSFET 以雙門極結構的方式長在同一封裝
雙門極 MOSFET 由 2 個並聯交錯的電晶體長在同一矽晶片組成，具有共同的漏極和源極，但是通過指定的引腳實現獨立的門極。一個門極代表 ONFET，穩態工作時實現低導通電阻；另一門極代表 LINFET，提供優異的 SOA 和線性工作性能。這使得其適用於充電電容衝擊電流的控制以及短路關斷後的有源鉗位。2 個 MOSFET 共享一個晶片的好處在於可以互相利用矽的冷卻區域或者熱容。相比採用統一技術的單個標準 MOSFET，當 2 個 MOSFET 都開通時，導通電阻只是略微提高。
2.2 LINFET 強化 SOA 和跨導
LINFET 特意在工程上顯著強化 SOA 性能，實現遠超標準的溝槽工藝的 MOSFET，可以媲美 planar 工藝的 MOSFET。通過降低 ZTC 以及利用 ONFET 的晶片面積，使得 LINFET 具有優越的線性工作性能。圖 8 以圖形的形式展示了 LINFET SOA 性能的提升。比如，當器件處於高漏源電壓和 1ms 的脈衝時間，相比 ONFET，SOA 電流提高了 8 倍。
圖 8 LINFET 和 ONFET 性能比較—— ZTC 和 SOA
低跨導，即漏極電流對門極電壓的變化率低，是 LINFET 的第 2 個關鍵優勢。這帶來了 2 個好處：一是實現基於外部門極電壓容差的更加準確的電流控制，二是減小了門極電壓偏差對電流的影響。此外，多個 MOSFET 由一個門極電壓控制時，LINFET 可以提高線性模式下的電流均流效果。圖 9 展示了 ONFET 和 LINFET 的對比。出於簡便，只考慮最小和最大門極門檻偏差對漏極電流的影響（忽略跨導工藝偏差）。以 60A 典型電流為例，對比最大和最小電流。可以發現，ONFET 的電流範圍是 5A 到 90A，LINFET 的電流範圍是 40A 到 80A。這就清晰的展示了低跨導的優勢：打開了新的目標應用，比如短路鉗位或者電容充電。低跨導幫助實現準確的控制衝擊電流以及線性工作模式下多並聯MOSFET的電流均流。
圖 9 ONFET 和 LINFET 性能對比 —— 跨導和電流容差
3. 如何利用雙門極 MOSFET 解決斷開開關的應用挑戰
雙門極 MOSFET 中的 LINFET，因為提高的 SOA 和低跨導特性使其成為電容充電中限制衝擊電流優秀候選方案。
3.1 固定門極電壓限制電流
利用 LINFET 限制衝擊電流的一個簡單的方式是調節門極電壓。目標電流限制取決於器件的轉移和輸出特性。然而這種方式依舊給因為工藝偏差和其他產品特性引起的變化留下空間。因此，評估考慮這些因素，找到好的充電速度和自發熱的折中點顯得尤為重要。
為了減小這種效應，規格書中規定了門極電壓在 5.6V 到 6.2V 之間以及漏源電壓在 6V 到 48V 之間等多種條件下的最大和最小電流限制精度。推薦 5.6V 的門極工作電壓主要因為：一是 5.6V 非常接近器件的 ZTC 點，意味著電流獨立於溫度；二是 5.6V 的穩壓管可以用來限制門極電壓，而且其溫度係數也很小。圖 10 展示了帶穩壓管簡化斷開開關電路。穩壓管的電壓容差帶來的電流變化可以基於規格書里 LINFET 的跨導來確定。比如門極電壓為 5.6V 時，跨導 dID/dVgs,LIN 大約為 50S。穩壓管偏差 +/-110mV 會帶來額外的大約 +/-5.5A 的電流偏差。
圖 10 帶穩壓管的門極電壓控制實現衝擊電流限制
3.2 脈衝式充電控制自發熱
另一個需要考慮關鍵點是自發熱。在大多數情況下，電容是非常大的，只是限制門極電壓來開通 LINFET 是不足以有效的控制器件自發熱。此外，因為每輛車啟動時都需要進行電容充電，壽命的衰減也是重要的探索因素。自發熱取決於如下 3 種因素：Zthja，ID 以及 VDS 。為了限制自發熱和器件壽命的衰減，我們推薦考慮如下指導原則：
可以使用 spice 仿真來評估脈衝式電容充電時的自發熱。如下圖 11 和 12 給出了雙門極 MOSFET 的簡化仿真示例。如下的仿真例子裡，5.6V 的穩壓管和 4.7kohm 的串聯電阻被用來限制門極電壓和電流。
Spice 模型參數設置（對接下來所有的仿真例子有效）
仿真條件：
在保證每個充電脈衝的溫升 ΔTj < 60K 並且結溫 Tj 保持在 175℃ 以下時，典型的充電時間大約是 60ms。

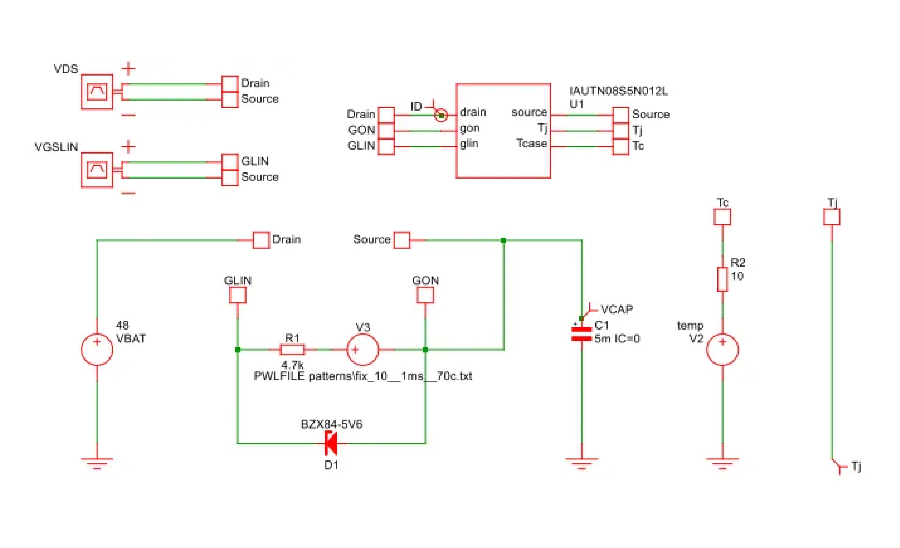

圖 11 雙門極 MOSFET 充電電路仿真 @ 5mF, 48V（固定脈衝寬度）
圖 12 雙門極 MOSFET 充電電路仿真波形 @ 5mF, 48V（固定脈衝寬度）
3.3 脈寬調節式電容充電
如上一節所討論的，在電容充電器件，漏源電壓、功率損耗隨電容電壓升高而減小。這種現象提供了充電過程中增加脈寬的機會，使我們能夠最大化地利用每個周期的溫升並且縮短總的充電時間。取決於充電時間、功率或者漏源電壓，增加脈寬的方式有許多種，比如線性式，拋物線式、其他函數形式。如下 2 個例子給出的占空比函數 D(t)表明了用固定充電模式的調節方式。
示例條件：
示例 1：基於占空比函數 D(t) 的脈寬線性增加
圖 13 脈寬線性增加
示例 2：基於占空比函數 D(t) 的脈寬拋物線式增加
圖 14 脈寬拋物線式增加
3.4 降低開關速度減少板端網絡電感耦合
如前述，在斷開開關應用中，線束電感不僅對短路工況有嚴重的影響，而且也會影響電容充電的過程。在每個電容充電的電流脈衝期間，電流高上升和下降斜率 dID/dt 會在線路電感上產生壓降。可接受的 dID/dt 和電壓耦合取決於系統的需要。欠壓會導致連接到受影響端 IC 器件異常關斷。同樣的，過壓也會使器件過電氣應力出現損壞。因此，我們建議通過使用合適的 RC 參數以降低門極電壓和漏極電流將 dID/dt 限制在合理的範圍。這種方式簡單高效。圖 15 - 圖 17 給出了仿真示例。
仿真條件：
圖 15、圖 16 分別是不加開關電容（虛線）和帶開關電容的仿真波形。

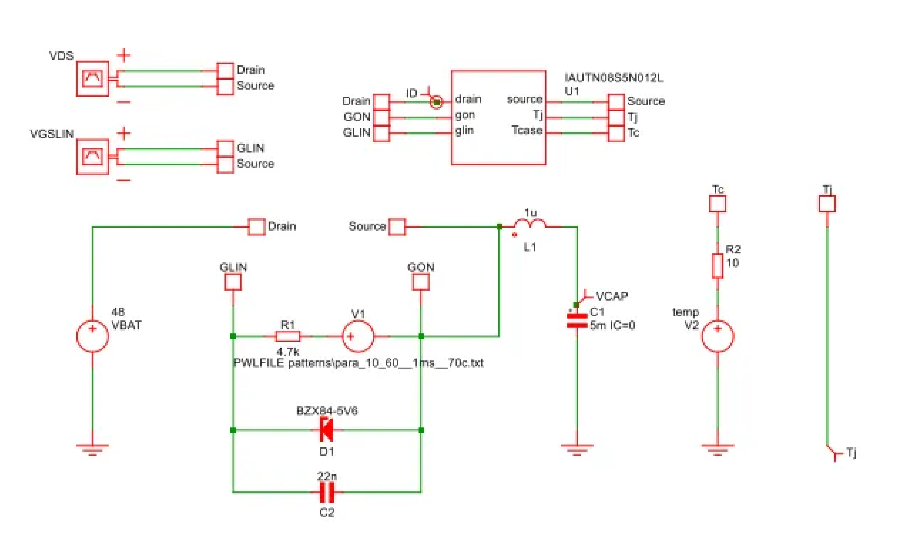

圖 15 考慮電感耦合效應的雙門極 MOSFET 仿真電路 @ 5Mf, 48V（拋物線式脈衝寬度調節）
圖 16 考慮 1uH 電感的雙門極 MOSFET 仿真波形 @ 5mF, 48V（拋物線式脈衝寬度調節）虛線代表不加開關電容 C2

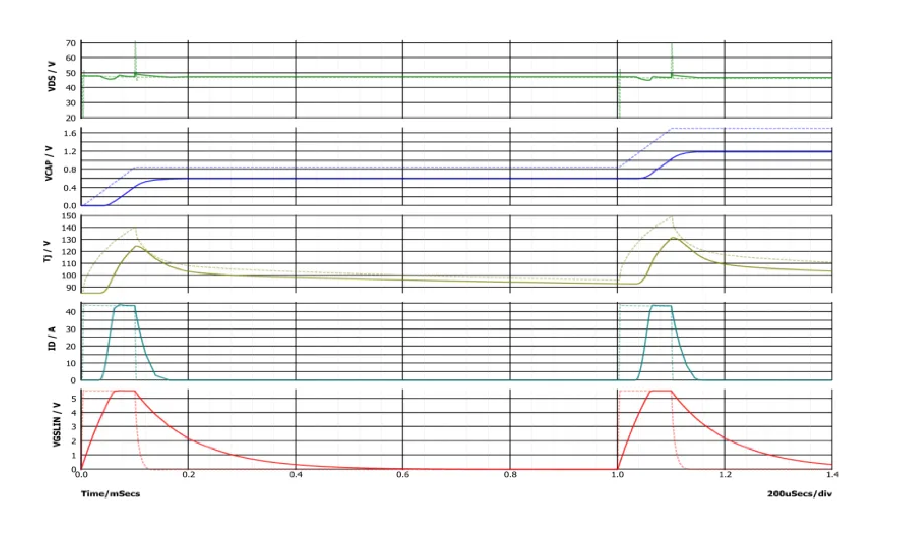

圖 17 考慮 1uH 電感的雙門極 MOSFET 開關周期仿真波形 @ 5mF, 48V（拋物線式脈衝寬度調節）虛線代表不加開關電容 C2
3.5 利用 LINFET 實現短路檢測
系統啟動時，電容充電的電流脈衝也可以用來做短路檢測。如果電容電壓並沒有按照預期上升，通常意味著輸出側出現短路或者過載。為了執行該測試，必須在斷開開關板端進行輸出電壓，即電容電壓的檢測。如果檢測電壓沒有按照預期上升，充電就會被中止。這種方式的優勢是 LINFET 可以把脈衝電流限制在合理的低水平，從而方便控制短路時的自發熱。
3.6 短路鉗位（防止出現雪崩擊穿）
該產品的另一個好處是它在短路鉗位時的魯棒性。通過這種方式，防止雪崩擊穿，最大限度減小熱載流子注入引起性能衰退的影響，還能限制漏源電壓。在這個應用框架中，我們將展示 2 種電路結構：一種是穩壓管直接接到門極，另一種更複雜的方案是雙極性電晶體和穩壓管的組合結構。為了便於後續描述，我們假設 ONFET 處於關斷狀態。
簡單結構：穩壓管直接接到門極
圖 18 展示了用 LINFET 實現短路鉗位的簡單方案。在短路關斷期間，寄生電感會引起漏源極過壓，導致系統損壞。為了防止出現這種現象，會設定一個特定的過壓門檻。當過超過過壓閥值，LINFET 會以一定水平的門極電壓開通，從而流過電感電流。該電流以及漏源電壓/過壓閥值，也會隨著門極電壓 VGS,LIN 發生變化。
VDS,clamp = VR2 + VDC +VDR+VGS,LIN ≈ VDC + VGS,LIN
當選擇的穩壓管時，選擇一個可以把 VDS,clamp 維持在雙門極電壓的擊穿電壓水平以下穩壓值尤為重要。這樣，MOSFET 的整體性得以維持且電路能夠正常工作。R2 用來限制穩壓管電流，同時還要保證足夠小而不會影響到鉗位速度。R1 用作下拉電阻，並且漏極電流下降的鉗位期間泄放門極電荷。DR 的功能是防反保護。它的作用是在電池反接時，防止電流從門極流向電池。總之，這種方式相對簡單且只需要少量的器件。然而，由於門極電壓的影響，VDS 的電壓限制精度會差一些。

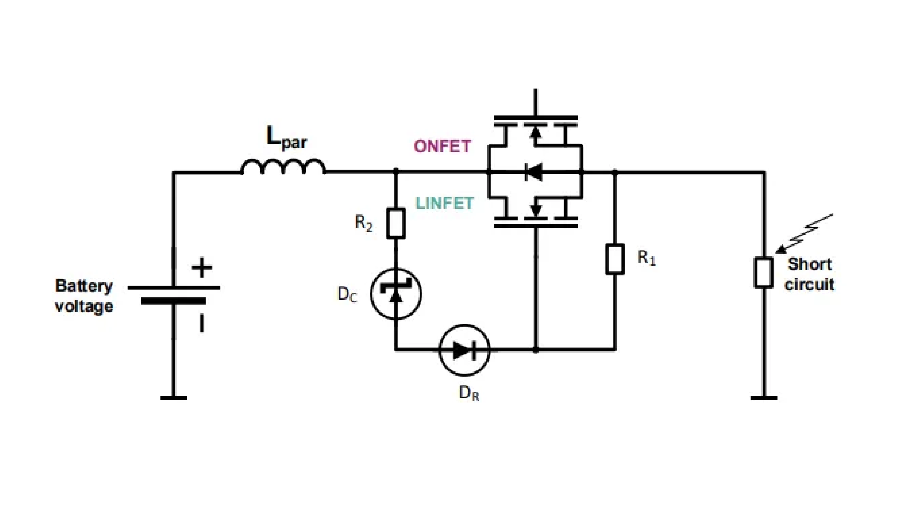

圖 18 穩壓管直接接到門極的簡單短路鉗位結構
強化結構：雙極性電晶體與穩壓管組合
強化版的短路鉗位電路結構稍微複雜一點，需要更多的元件。然而，它可以帶來更好的 VDS 限制精度。這個結構的一個好處是穩壓管直接接到源極，而不是 LINFET 的門極。這可以在鉗位時，通過使用雙極型電晶體上拉門極電壓實現。鉗位的 VDS 電壓值可以按照如下計算：
VDS,clamp = VR2 + VR3 + VDC ≈ VDC
VDS,clamp 也要保持在 MOSFET 的擊穿電壓以下。這樣 MOSFET 的整體性得以維持並且電路可以正常工作。電路里的二極體 DR 也是電池反接保護管。它的主要目的就是防止在電池反接時，電流從門極流進電池。VR2 和 VR3 可以不考慮，英文流進它們的電流幾乎可以忽略。R2 用來上拉 BJT 的門極點位，從而保證電路穩定運行並且防止意外的開啟。另一方面，R3 被用來限流並調整 DC 電壓。為了保證電路能夠快速響應，鉗位電路里的應該選用具有高帶寬和高增益的 BJT。此外，電阻可以用來調節優化瞬態響應。總之，在參數調節是，需要平衡好穩定運行和響應速度。

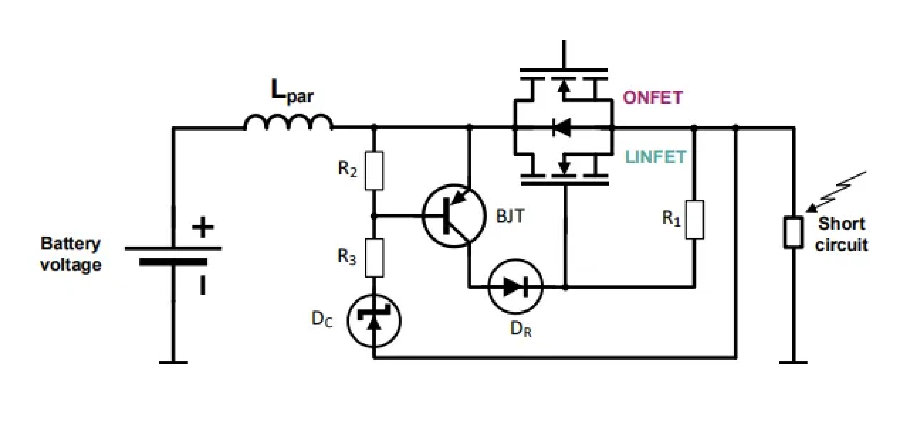

圖 19 帶 BJT 強化鉗位結構及穩壓管以 MOSFET 源極為參考點
取代 TVS 二極體用作過壓鉗位保護
通過 TVS 二極體吸收電感能量遇到的挑戰是它的擊穿電壓受工藝變化，溫度以及電流的影響。結果，電路的過壓保護的鉗位電壓範圍大。用雙門極 MOSFET 的 LINFET 來做電壓鉗位就可以顯著提高鉗位電壓的精度。在這種情況下，不需要 ONFET,因此可以把門極短路到源極。以往，平面工藝的 MOSFET 經常被用作基於 MOSFET 的鉗位電路。然而，這個方案中的 LINFET 的優勢是非常低的門極充電電荷，從而可以顯著提高鉗位響應速度。

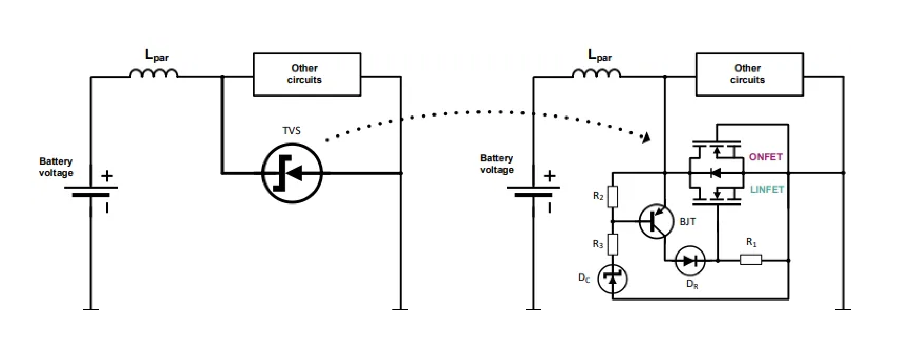

圖 20 用雙門極 MOSFET 替代 TVS 保護二極體提高鉗位精度
