本文由英飛凌科技的現場應用工程師 Marcel Morisse 與高級技術市場經理 Michael Busshardt 共同撰寫。
鑒於迫切的環境需求，我們必須確保清潔能源基礎設施的啟用，以減少碳排放對環境的負面影響。在這一至關重要的舉措中，風力發電技術扮演了關鍵角色，並已處於領先地位。在過去的 20 年中，風力渦輪機的尺寸已擴大三倍，其發電功率大幅提升，不久後將突破 15MW 的大關。因此，先進風能變流器的需求在不斷增長。這些變流器在惡劣境條件下工作，需要高度的可靠性和堅固性，以確保較長的使用壽命。為了在限制機櫃內元件數量的情況下最大化功率輸出，我們需要採用高功率密度設計。鑒於需求的持續增長，我們的大規模生產能力顯得尤為關鍵通過對現有逆變器設計的升級，不僅能夠降低風險，還能縮短開發時間，最終達到優化設計和開發流程的目的。
英飛凌 PrimePACK™ 產品採用 IGBT5.XT 技術（FF1800R17IP5），堪稱應對各項挑戰的卓越解決方案。自 2016 年發佈以來，該模組已成為風力變流器中的標準選擇。先進的互連技術與優化的晶片設計，不僅確保了卓越的可靠性，同時也實現了高功率密度的特性。
儘管如此，鑒於全球面臨的挑戰，我們始終持續地進行改進。鑒於現代風力變流器系統的特定運行條件，英飛凌針對性地研發了兩款優化的 IGBT 功率模組。新模組在保持 FF1800R17IP5 PrimePACK™ IGBT 功率模組優點的同時，進一步實現了更高功率密度。
在本文中，我們詳細描述了優化過程的關鍵元件，並對開發過程中的重點進行了評述。此外，風能變流器性能的提升效果在成果中得到了鮮明的體現。最後，我們將簡要探討其他應用同樣可以從英飛凌 PrimePACK™ 產品系列新增內容中獲益的途徑。
在考慮風能變流器系統及其相關產業時，目前可以明顯觀察到變流器元件向模組化設計及標準化的趨勢發展。這種方法在滿足日益增長的功率需求的同時，也能有效縮短開發週期。它還支援同一功率組件的重複多次利用，適用于具備更高功率等級的風力渦輪機。由於風力渦輪機機艙內空間有限，因此增加機櫃數量可能不現實。因此，為提高各個元件的功率密度是必要的。
在風能轉換系統中，機側交流變流器（MSC）與網側交流變流器（LSC）的電氣需求存在明顯不同，這是需要重點考慮的另一個重要方面。對圖1所展示的全額定變流器系統而言，這一特點表現得尤為明顯。由於功率流從發電機至直流母線，直流母線中的二極體承受最大負載。另一方面，在 LSC 中，由於電能流向交流電網，IGBT 成為功率模組內承受應力最大的晶片。

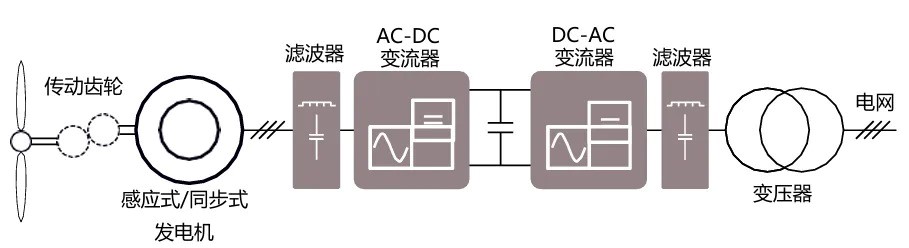

圖 1：全功率型風力渦輪機系統的拓撲原理圖
鑒於需求存在差異，我們開發了兩個針對性優化的功率模組，分別針對發電機側和電網側逆變器進行優化，以便更好地滿足其特定需求，並基於 FF1800R17IP5 標準模組進行設計。以下部分將深入探討定義並優化這兩個功率模組的兩個關鍵步驟。
對於風能應用，採用高開關頻率能夠降低發電機損耗，並有助於保持變流器櫃內電網側濾波器的合理尺寸。通常情況下，與具有相似功率級別的通用電機驅動逆變器相比，開關頻率明顯要高得多。
在考慮 IGBT 技術的特定情況下，應注意到開關損耗與導通損耗之間往往需要做出權衡（見圖 2）。在優化的 IGBT5 晶片中，為了支援更高的開關頻率，我們調整了折衷曲線，使其偏向於降低開關損耗的方向。鑒於 LSC 和 MSC 均需承受 IGBT 的高開關損耗，為此對這兩個模組進行了優化調整，以應對位於兩個不同位置的變流器需求。由於 VCE 飽和電壓的增加，我們通過採取額外的設計措施，實現了對其升高的部分補償 [2,3,4]。圖 2 呈現了 IGBT 的優化結果。

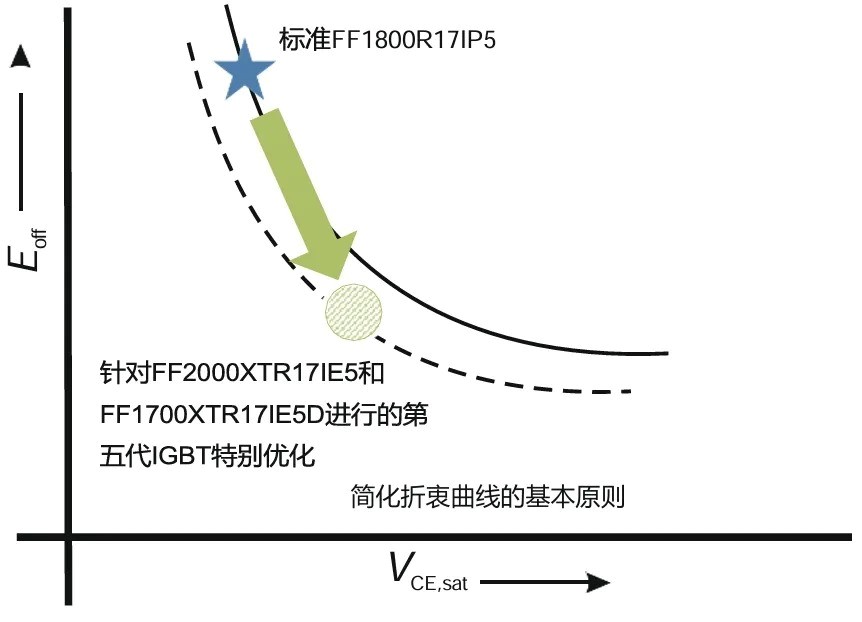

圖 2：用於 LSC 和 MSC 模組的 IGBT5 晶片的動態損耗折衷。
為了針對變換器進行專門優化，從而進一步提高模組的性能表現，我們調整了晶片的尺寸，以減少晶片的通態損耗，並針對承受最重負載的晶片，進一步提升了其熱導率。如圖 3 所示，LSC 專用模組的晶片尺寸比例傾向於採用更大的 IGBT，而 MSC 專用模組則集成了較大的二極體。為了優化 LSC 而進行的這兩項設計改進，引入了兩個模組：針對 LSC 進行優化的 FF2000XTR17IE5 模組，以及針對 MSC 進行優化的 FF1700XTR17IE5D 模組。

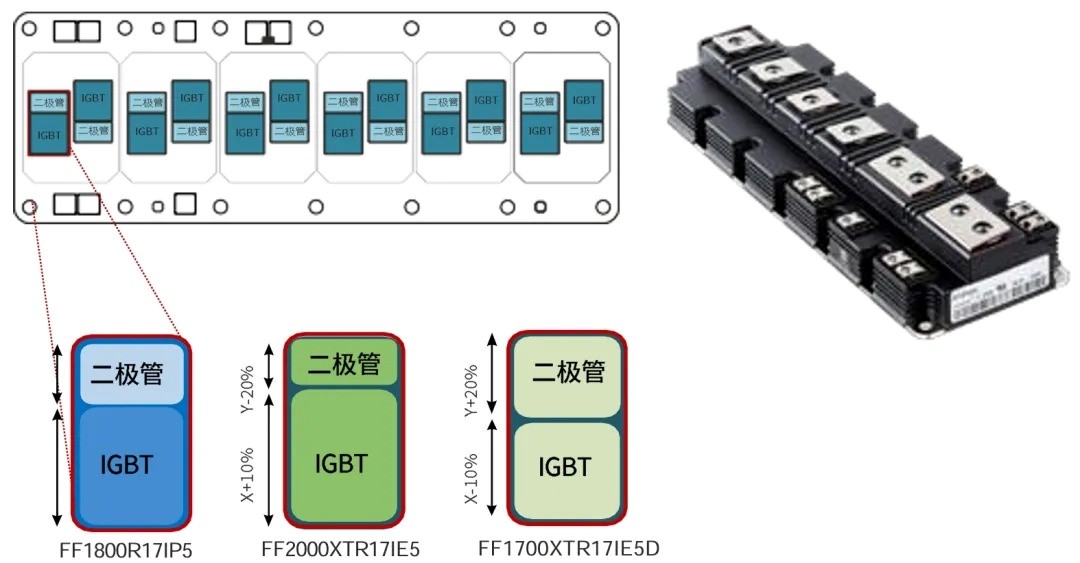

圖 3：與基準模組相比，LSC 和 MSC 專用模組的晶片尺寸比例不同。
圖 4 展示了在風力變流器系統的典型應用中，這兩個專門設計功率模組的優勢所在。表 1 列出了模擬依據的相應操作條件。需要注意的是，與圖 4 所示的標準模組相比，變流器功率的顯著增加僅通過更換功率模組來實現，變流器和控制的其他元件均保持不變。

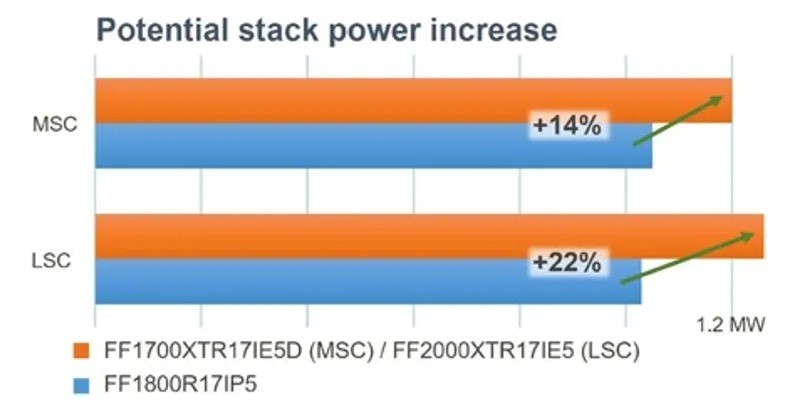

圖4：採用 LSC/MSC 專用模組，對風能系統進行類比，其功率表現相較於標準模組有了顯著提升。

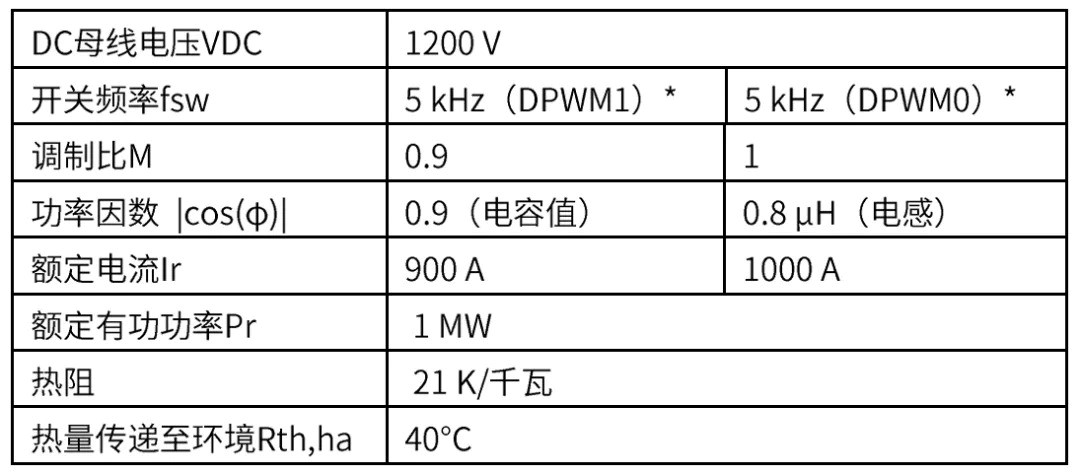

表 1：基準的 LSC（左列）和 MSC（右列）系統參數。DPWM 命名法根據 [5]
在此使用場景中，最大虛擬結溫（Tvj,max）是限制變流器功率的設計參數。所有採用 IGBT5.XT 技術的 PrimePACK™ 模組，在設計上最大溫度限定為 175°C。然而，在此次模擬中，為了給超載和故障條件留出設計餘量，溫度被限制在 145°C。
在風能系統設計中，生命週期要求作為典型的設計參數，需要考慮功率半導體模組所承受的迴圈載入應力，以確保系統穩定性。鑒於風力發電機周圍風況的變化，以及與潛在低頻發電機頻率的結合，這一因素尤為重要。然而，對於採用 IGBT5™ XT 技術的 PrimePACK™® 產品，例如本文提到的模組，在負載頻繁變化的嚴酷應用中，這並不會構成問題。這裡，.XT 互連和 IGBT5 晶片技術在迴圈負載魯棒性方面，實現了卓越的性能 [6]。
關於 FF2000XTR17IE5 和 FF1700XTR17IE5D 的性能優勢，我們目前僅從單一穩定工作點進行了考量。實際上，如文獻 [4] 所述，考慮了由風速和電網需求共同決定的現場工作點，由此得出了針對不同發電機轉速下 LSC 和 MSC 的一系列變流器電流組合。這些不同的工作條件導致不同的結溫 Tvj,max。圖 5 和圖 6 顯示了兩個專用模組如何大大擴展了運行範圍。由於 LSC IGBT 的最大溫度相比標準模組減少了 25%，MSC 二極體的溫度下降了 13%，從而實現了改進。

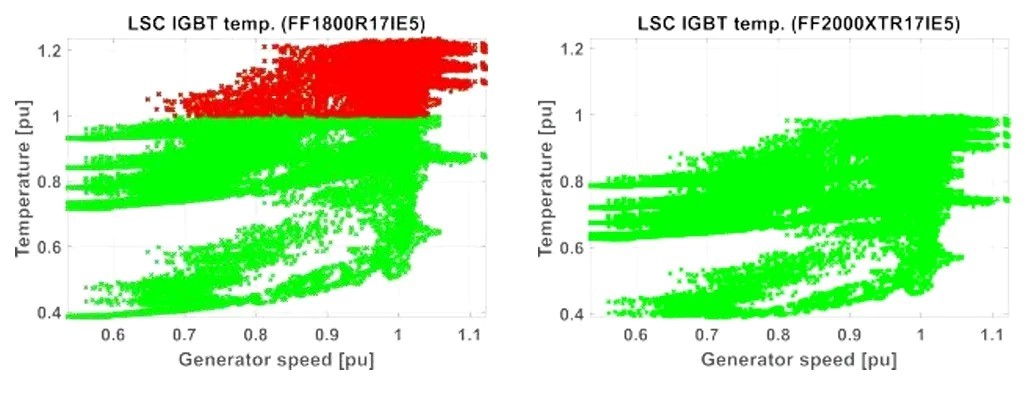

圖 5：LSC 半導體在不同工作條件下的溫度：標準模組（左）和 LSC 專用模組（右）。紅色區域用以標識結溫超過設計極限的區域（單位：攝氏度）。

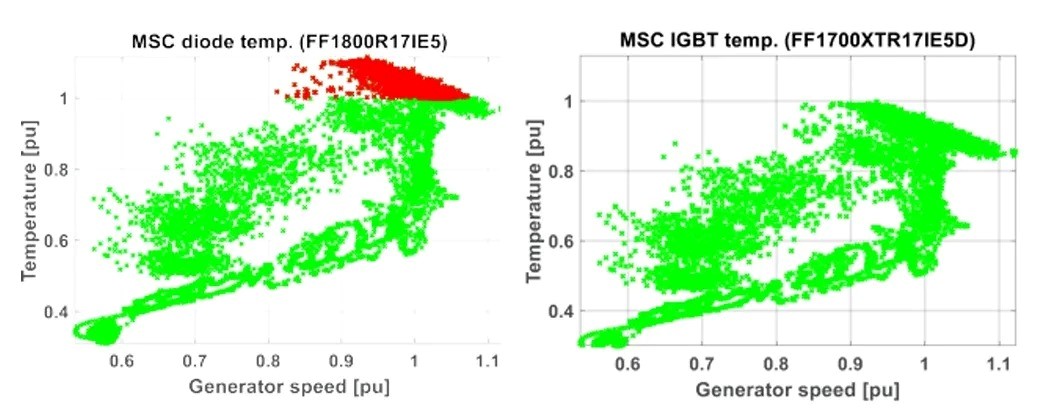

圖 6：在不同工作條件下，基準模組（左）與 MSC 專用模組（右）的半導體溫度情況。紅色區域表示結溫超過了設計的限制 [4]。
總之，我們強調，雖然本文重點介紹的新發佈的功率模組是為風能應用而設計的，但如果在設計中加入這些模組，其他常規功率單向流動的大功率應用也會從中受益。例如，在驅動系統中，高開關頻率有助於減少電機的損耗。請注意，這兩個模組都已優化，以支援高速的開關。電機應用中的有源電網變流器或電解槽應用都可能會從 FF1700R17IE5D 中的大功率二極體中受益。
總而言之，英飛凌最新推出的 PrimePACK™ 系列產品 FF2000XTR17IE5 和 FF1700R17IE5D，支持風電變流器設計升級到更高的功率水準。這些新產品能夠縮短客戶的開發時間並降低成本，同時仍然提供卓越的 IGBT5.XT 技術穩健性。
