新品 | 3300W 無橋圖騰柱 PFC 參考設計

來源: 英飛凌工業半導體

新品 // 3300W 無橋圖騰柱 PFC 參考設計

REF_3K3W_TP_SIC_TOLL 3300W 無橋圖騰柱 PFC 參考設計是採用英飛凌功率半導體、驅動器和微控制器的系統解決方案。它採用無橋圖騰柱拓撲結構，非常適合要求卓越的效率和功率密度的高端應用。圖騰柱設計簡便易行，減少了元件數量，並充分利用了 PFC 電感器和功率開關，從而以有限的系統成本實現高功率密度。

相關器件：

REF_3K3W_TP_SIC_TOLL

相關器件：

• 1EDB8275F（EiceDRIVER™ 單通道隔離柵極驅動器）
• 1EDB9275F（EiceDRIVER™ 單通道隔離柵極驅動器）
• BAT 165 E6327（肖特基二極體）
• ICE5QSAG（CoolSET™ 准諧振控制器）
• IMT65R048M1H（650V CoolSiC™ MOSFET，採用 TOLL 封裝）
• IPT60R022S7（CoolMOS™ S7 超結 MOSFET）
• IPU95R3K7P7（CoolMOS™ P7 系列 MOSFET）
• XMC1402-Q040X0064 AA（採用 ARM® Cortex-M0® 的 XMC™ 32 位微控制器）

產品特點

• 基於碳化矽的圖騰柱 PFC
• 採用 CoolMOS™ 和 CoolSiC™ 實現最高效率
• 高功率密度 SMD 設計
• 數位控制由 XMC1402 實現

應用價值

• 完整的英飛凌半導體解決方案
• 98.9% 高效率（1650 瓦，50% 負載）
• 緊湊型設計（80W/in³）
• 元件數量少

競爭優勢

REF_3K3W_TP_SIC_TOLL 是英飛凌無橋圖騰柱 PFC 系統解決方案，其峰值效率高達 98.9%，外形尺寸為 1U，功率密度為 80W/in³。

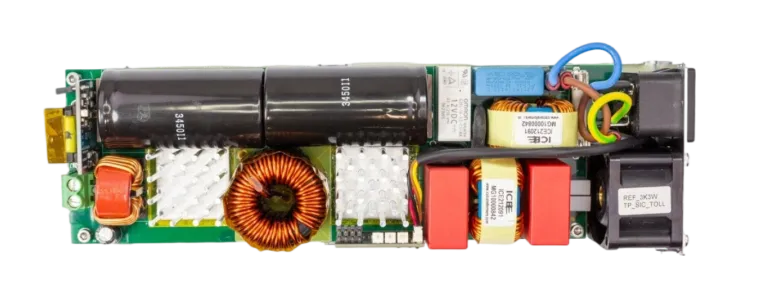

REF_3K3W_TP_SIC_TOLL 評估板採用 TOLL 封裝的 CoolSiC™ MOSFET 650V G1 和 600V CoolMOS™ MOSFET，CoolSiC™ 和 CoolMOS™ 的結合實現了緊湊外形下的高性能。

無橋拓撲結構通過 XMC™ 1000 系列英飛凌微控制器實現全數位控制。該電路板在 PFC 運行時不僅在穩態條件下表現出色，提供高效率和高品質的輸入電流，而且還能滿足電源線干擾和掉電保持時間的要求。

應用領域

• 用於電信基礎設施的交流 - 直流功率轉換
• 電池充電器
• 電動汽車充電
• 功率轉換
• 伺服器電源

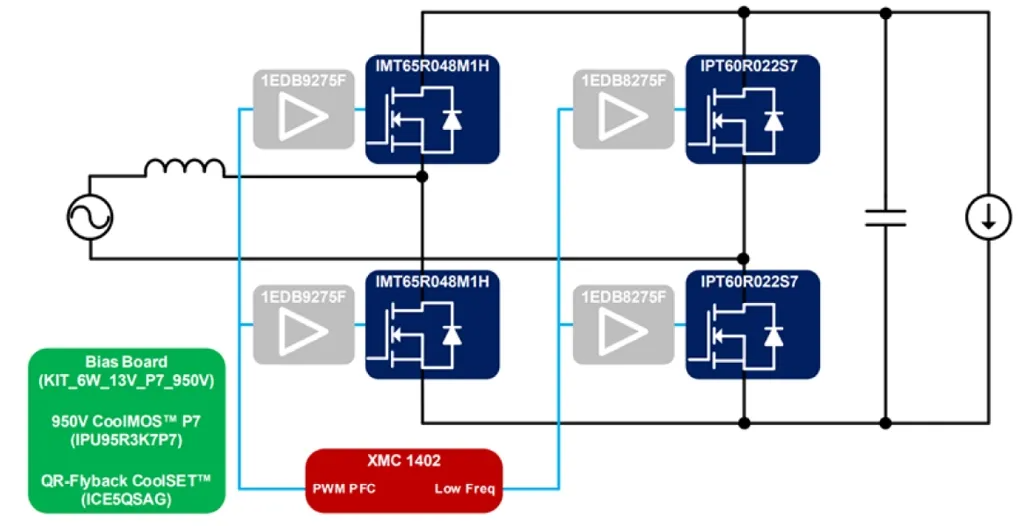

框圖
