新品速遞丨LC 連接器及其電纜元件

原創 Molex Molex 莫仕連接器

▲ LC 連接器及其電纜元件

特色優勢

可容納 8 個單工連接器、4 個雙工連接器或兩者的組合，以説明設計人員進行靈活設計

新型 8 埠適配器設計在靈活性、空間利用率、維護便利性和成本效益方面具有顯著優勢。

在適配器未被完全填滿時提供鐳射人眼安全保護

這些適配器中的安全遮板選件對於保護用戶安全並遵從相關安全法規至關重要。

提供設計靈活性

提供塑膠和金屬外殼的連接器，不僅增強了設計靈活性，還提供了電磁干擾（EMI）保護功能。

提供靈活的安裝方式

提供螺釘固定和卡扣固定兩種安裝件（卡扣固定僅適用於8埠金屬適配器）。

客戶可根據不同的安裝需求和環境進行選擇，無論是穩固的永久安裝還是無需工具的快速安裝。

提供高性能且易於部署的光纖介面

LC連接器系統採用了公認且經過驗證的技術，確保這些連接器具有極低的信號損耗和高資料傳輸能力，並提供可靠的光學性能。其簡單且標準化的設計使得安裝、集成和維護變得十分容易。

有助於優化插入損耗性能

可調式連接器在維持低插入損耗和確保光纖系統高性能方面，展現出了顯著的優勢。

提供易於使用的按壓釋放設計

RJ-45閂鎖連接器系統憑藉其多功能性，簡化了操作與管理流程，顯著改善了使用者體驗，確保在各種應用環境中實現穩定且可靠的連接。

提供單向或雙向通信

單工和雙工版本通過提供滿足單向和雙向通信需求的連接器，增強了光纖網路的多功能性和適應性。

市場和應用

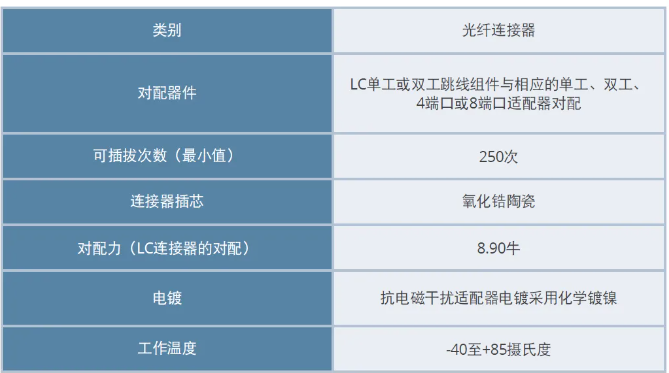

規格參數

參考資訊

包裝：

8 埠適配器：

塑膠適配器：塑膠託盤 – 每個託盤容納 25 件

金屬適配器：塑膠託盤 – 每個託盤容納 25 件

4 埠適配器：獨立袋裝或散裝

UL 文件編號：所用塑膠為 UL94-V0 等級塑膠

對配器件：LC 單工或雙工跳線組件與相應的單工、雙工、4 埠或 8 埠適配器配接

設計計量單位：毫米

是否符合 RoHS 標準：是

是否無鹵素：是

機械參數

插配力：8.90 牛（與 LC 連接器配接）

可插拔次數（最小值）：250 次

物理參數

連接器插芯：氧化鋯陶瓷

外殼：塑膠（聚醚醯亞胺）和金屬（鋅），用於抗電磁干擾版本

對準套管：磷青銅或氧化鋯陶瓷

電鍍：抗電磁干擾適配器採用化學鍍鎳

工作溫度：-40 至 +85 攝氏度

機械參數

鎖定插配力（最大值）：1.10 牛

鎖定拔脫力（最小值）：0.10 牛

可插拔次數（最大值）：500 ± 50 次

閂鎖抓握力（最小值）：50 牛

機械衝擊（最大值）：20 毫歐

正向接觸力（最小值）：0.09 牛

電氣參數

電壓（最大值）：30 伏直流

電流（最大值）：21.0 安培

標準版本：每個電源引腳 10.5 安培，

每個信號引腳 0.5 安培

低電平接觸電阻（最大值）：20 毫歐

絕緣耐壓：300 伏直流

絕緣電阻（最小值）：1,000 兆歐

物理參數

塑殼：LCP

接點：銅合金

外殼：不銹鋼

工作溫度：-20 至 +80 攝氏度
