[Vishay] 採用 PowerPAK® 10x12 封裝的 40 V MOSFET
2024-12-09

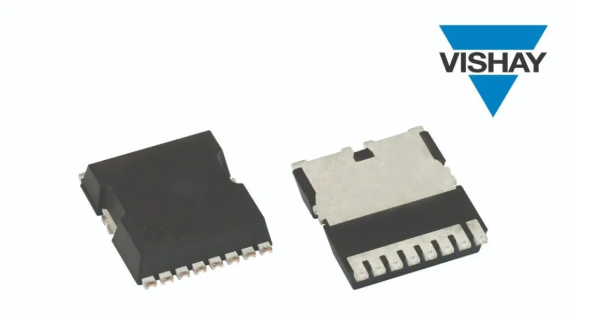

採用 PowerPAK® 10x12 封裝的 40 V MOSFET

原創 Vishay Vishay 威世科技

新型四代 N 溝道功率 MOSFET
  • 器件占位面積小,採用 BWL 設計,ID 高達 795 A
  • 可提高功率密度,而且低至 0.21 C/W 的 RthJC 可優化熱性能

Vishay 推出採用 PowerPAK® 10x12 封裝的新型 40 V TrenchFET® 四代 N 溝道功率 MOSFET,器件擁有優異的導通電阻,能夠為工業應用提供更高的效率和功率密度。與相同占位面積的競品器件相比,Vishay Siliconix SiJK140E 的導通電阻降低了32 %,同時比採用 TO-263-7L 封裝的 40 V MOSFET 的導通電阻低 58 %。

日前發佈的這款器件在 10 V 電壓下的典型導通電阻低至 0.34 mΩ,最大限度減少了傳導造成的功率損耗,從而提高了效率,同時通過低至 0.21 °C/W 典型值的 RthJC 改善了熱性能。SiJK140E 允許設計人員使用一個器件(而不用並聯兩個器件)實現相同的低導通電阻,從而提高了可靠性,並延長了平均故障間隔時間(MTBF)。MOSFET 採用無線鍵合(BWL)設計,最大限度減少了寄生電感,同時最大限度提高了電流能力。採用打線鍵合(BW)封裝的 TO-263-7L 解決方案電流限於 200 A,而 SiJK140E 可提供高達 795 A 的連續漏極電流,以提高功率密度,同時提供強大的 SOA 功能。與 TO-263-7L 相比,器件的 PowerPAK® 10x12 封裝占位面積為 120 mm2,可節省 27 % 的 PCB 空間,同時厚度減小 50 %。SiJK140E 非常適合同步整流、熱插拔和 OR-ing 功能。典型應用包括電機驅動控制、電動工具、焊接設備、等離子切割機、電池管理系統、機器人和 3D 印表機。為了避免這些產品出現共通,標準級 FET 提供了 2.4Vgs 的高閾值電壓。MOSFET 符合 RoHS 標準且無鹵素,經過 100 % Rg 和 UIS 測試。

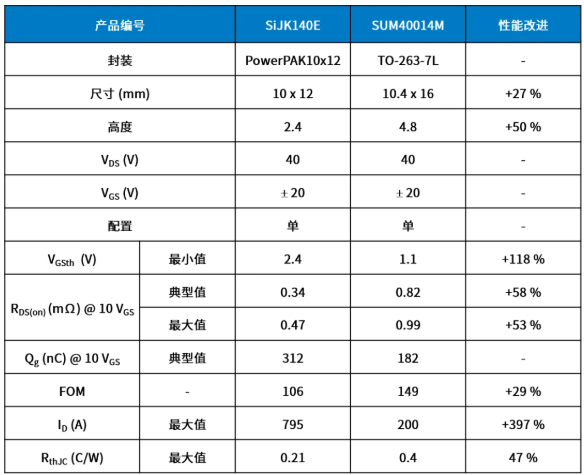

PPAK10x12 與 TO-263-7L 規格對比

Vishay 採用 PowerPAK® 10x12 封裝的

新型 40 V TrenchFET® 四代 N 溝道功率 MOSFET

閱讀原文或掃碼獲取 👇


SiJK140E
