新品 | 採用電平位移驅動器和碳化矽 SiC MOSFET 交錯調製圖騰柱 5kW PFC 評估板

來源: 英飛凌工業半導體

電子設備會污染電網，導致電網失真，威脅著供電系統的穩定性和效率。

為此，電源設計需要採用先進的功率因數校正（PFC）電路。 PFC 透過同步輸入電流和電壓波形來確保高功率因數。透過使用 PFC，電源系統可以減少失真，保持穩定且有效率的供電。

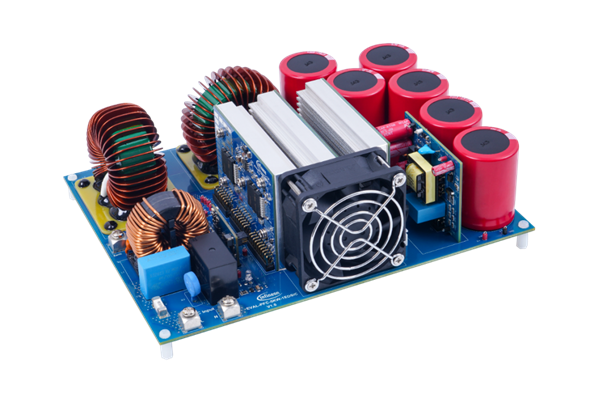

EVAL-1EDSIC-PFC-5KW 是用於 5kW 交錯圖騰柱 PFC（功率因數校正）的完整系統解決方案。圖騰柱 PFC 電路採用 EiceDRIVER™ 1ED21271S65F 和 CoolSiC™ MOSFET IMBG65R022M1H。

測試結果顯示，在 230 VAC 半負載條件下，功率達 98.7%。

適用於 IGBT、MOSFET 和 SiC MOSFET 驅動。多種 UVLO 電壓版本，獨立輸出版本，UVLO 參考地為 GND2，UVLO 可調。

產品型號：

■ EVAL-1EDSIC-PFC-5KW

所用元件：

■ EiceDRIVER™ 1ED21271S65F 驅動 CoolSiC™ MOSFET

■ CoolSiC™ MOSFET IMBG65R022M1H

■ EiceDRIVER™ 2ED2182S06F 驅動 CoolMOS™

■ CoolMOS™ S7 SJ MOSFET 600V IPQC60R010S7

■ Controller:XMC™ 4200 Arm® Cortex®-M4

■ 輔助電源：ICE2QR2280G

產品特點：

• 採用 CoolSiC™ 和 CoolMOS™ 的交錯圖騰柱設計，由電平位移驅動器驅動 1ED21271 驅動

• 高壓側電源開關的硬體擊穿保護

• CCM 圖騰柱 PFC

• 提高性能和穩健性

應用價值:

• 半負載時效率高達 97.8%

• 輸入電壓範圍：100-240 伏

• 固定 400V 輸出直流電壓

• 峰值電流限制 50A

競爭優勢:

• 高壓側驅動器整合保護

• 高速直通保護

• 創新的 PFC 級設計

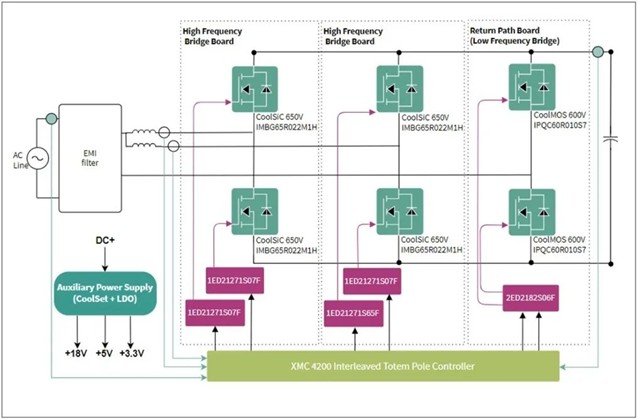

框圖:

應用領域:

• 暖通空調（HVAC）

• 家用電器

• 功率變換系統

• 通用驅動器
